產品簡介

數控液壓對輥制砂機也叫數控液壓對輥破碎機，入料粒度大，出料粒度可調，克服了干、濕兩種物料形式下的破碎作業。在將一些碎石進行制砂生產中，可以說是功不可沒的，進料粒度小于80mm、成品粒度要求50目-20mm的細碎作業具有破碎比大、破碎效率高、維修方便等特點，抗壓強度不超過260Mpa各種物料

【為什么選擇華盛銘數控液壓對輥制砂機】

1.數控液壓對輥制砂機優于錘式制砂機，不用更換易損件。

2.砂子粒型飽滿，級配合理，過粉碎率低，產量高。

3.數控液壓對輥制砂機相對錘式制砂機和沖擊式制砂機有巨大的優勢，輥套平均使用壽命2年以上.

4.華盛銘高鉻錳鋼耐磨材質含有稀有金屬輥皮已申請國家專利，出料粒度可以精確調整已申請國家專利，輥筒已經申請國家專利。

圖片展示

【對輥制砂機種類區分】

對輥制砂機分為幾種：彈簧對輥制砂機，萬向軸傳動對輥制砂機，數控液壓對輥制砂機，客戶可以根據自己的預算和實際情況進行合理的配置。

【對輥制砂機型號區分】：

對輥制砂機根據型號的不同可分為大中小型。

1、250×250，400×250，400×400，610×400，時產2-12噸左右，屬于小型對輥制砂機。

2、750×500，800×600，800x800，1000×800，時產20-50噸，屬于中型液壓對輥制砂機。

3、1200×800，1200×1000，1500×800，1500×1000，1500×1200，1800×1200，2000×1000及以上，時產50-400噸，屬于大型數控液壓對輥制砂機。

鞏義市華盛銘重工機械廠根據每個客戶的實際情況，設備分為高配，普配，低配三種類型，客戶可以根據自己的實際情況讓銷售經理推薦適合自己的產品類型和性能。

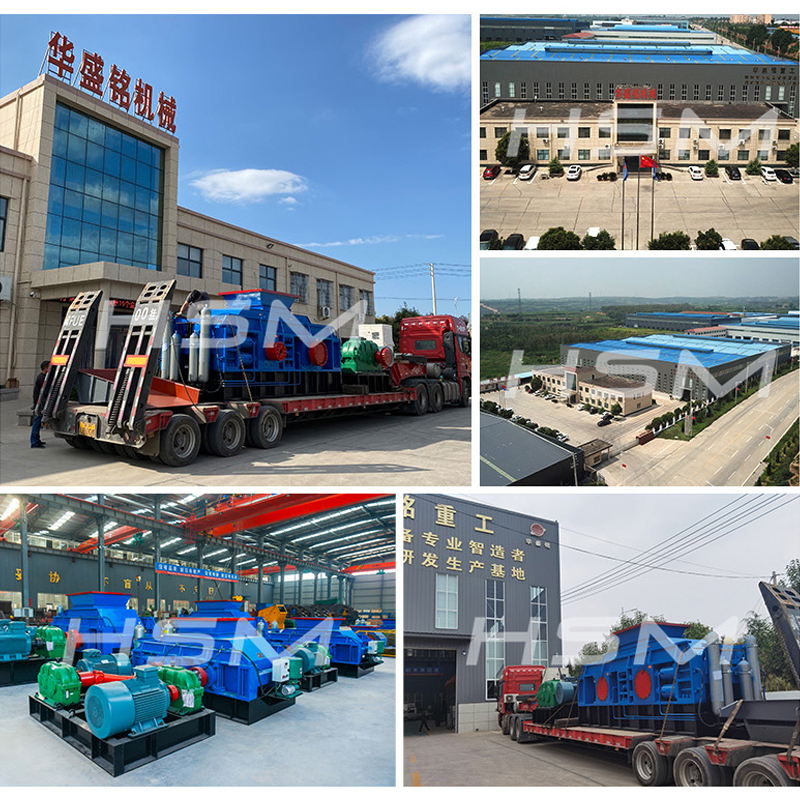

發貨現場

性能優勢

1、易損件壽命長，損耗?。阂讚p件采用高強耐磨材料制成，能破碎高硬度材料，損耗小，使用壽命長，能為客戶帶來可觀的經濟效益。

2、設備強度高：采用有限元分析技術，整體鑄鋼軸承座保證與機架的完全配合，大大增強了軸承座的徑向強度，使設備具有更高的強度。

3、生產效率高，處理量大：經過破碎的產品呈立方體狀，針片狀含量低，無內裂縫，出料粒度細，提高了生產質量和效率。

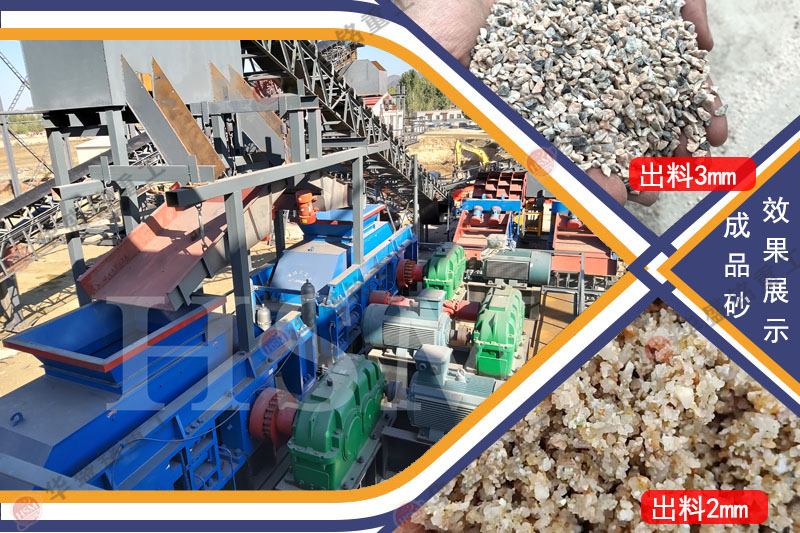

生產現場

工作原理

數控液壓對輥制砂機工作時將破碎物料經給料口落入兩輥?zhàn)又g，進行擠壓破碎，成品物料自然落下。遇有過硬或不可破碎物時，數控液壓對輥制砂機的輥?zhàn)涌蓱{液壓缸的作用自動退讓，使輥?zhàn)娱g隙增大，過硬或不可破碎物落下，從而保護機器不受損壞。相向轉動的兩輥?zhàn)佑幸欢ǖ拈g隙，改變間隙，即可控制產品的排料粒度。

技術參數

規格型號	輥體直徑 (mm)	進料粒度 (mm)	生產能力 (t/h)
2PGT400×250	φ400	≤25	2-10
2PGT400×400	φ400	≤25	5-12
2PGT610×400	φ610	≤30	5-20
2PGT750×500	φ750	≤30	10-40
2PGT800×600	φ800	≤40	12-50
2PGY800×800	φ800	≤40	40-50
2PGY800×1000	φ800	≤40	50-80
2PGY1000×800	φ1000	≤40	50-80
2PGY1000×1000	φ1000	≤40	80-100
2PGY1200×1000	φ1200	≤60	100-120
2PGY1200×1200	φ1200	≤60	120-150
2PGY1500×1000	φ1500	≤80	150-200
2PGY1500×1200	φ1500	≤80	200-250
2PGY1800×1000	φ1800	≤100	250-300
2PGY2000×1200	φ2000	≤120	300-400
以上數據僅供參考，具體因條件而定。
